Jak wybrać zawiasy regulowane do bramy lub furtki określa masa skrzydła, jego szerokość, przekrój gwintu oraz sposób mocowania zawiasu do słupka i ramy. Błędne oszacowanie momentu obciążającego może powodować opadanie skrzydła, ocieranie o podłoże i przeciążenie spoin, dlatego prawidłowy dobór ma znaczenie dla ślusarzy, monterów ogrodzeń oraz inwestorów.
Najważniejsze wnioski techniczne:
- Moment obciążający zawiasy można wstępnie obliczyć ze wzoru M = m × 9,81 × a, gdzie masa jest podawana w kg, a odległość środka ciężkości w m.
- Skrzydło o masie 100 kg i środku ciężkości oddalonym o 1 m wywołuje moment około 981 Nm.
- Gwinty M16, M20 i M24 mają nominalne średnice odpowiednio 16, 20 i 24 mm, lecz średnica gwintu nie określa samodzielnie nośności zawiasu.
- Dwa zawiasy stanowią typowy układ dla furtki, natomiast ciężka lub wysoka brama może wymagać 3 punktów podparcia.
Od jakich parametrów rozpocząć dobór zawiasów?
Dobór należy rozpocząć od ustalenia masy skrzydła, jego szerokości, wysokości oraz odległości środka ciężkości od osi obrotu. Skrzydło ważące 80 kg, którego środek ciężkości znajduje się 0,75 m od osi, obciąża układ momentem około 589 Nm.
Moment rośnie proporcjonalnie do szerokości bramy, dlatego dwa skrzydła o masie 80 kg mogą wymagać różnych elementów, jeżeli jedno ma szerokość 1 m, a drugie 2 m. Katalogową nośność zawiasów regulowanych należy zawsze porównywać z masą, geometrią i sposobem użytkowania konkretnego skrzydła.
Obciążenie nie rozkłada się po 50% na każdy zawias. Górny zawias przejmuje znaczną część siły wyrywającej, natomiast dolny stabilizuje skrzydło i przenosi reakcję przeciwną. Z tego powodu nośność pojedynczego elementu nie powinna być mechanicznie mnożona przez liczbę zastosowanych zawiasów.
Jaki rozmiar gwintu wybrać?
Rozmiar gwintu należy dobrać z tabeli nośności producenta, uwzględniając masę skrzydła oraz moment wynikający z jego szerokości. Gwinty M16, M20 i M24 mają średnice nominalne 16, 20 i 24 mm, ale większa średnica nie kompensuje słabego wspornika albo cienkiej ścianki profilu.

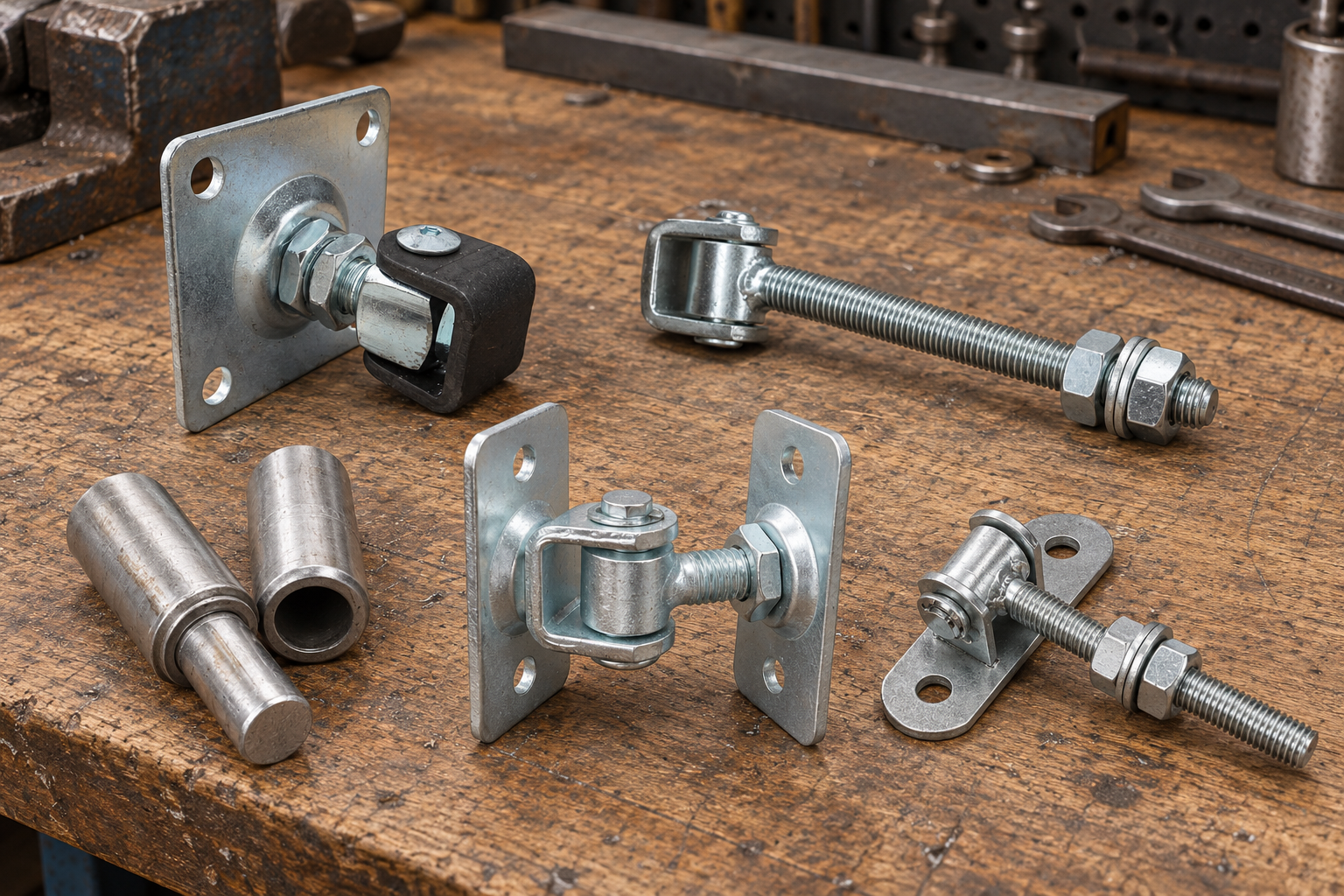

Zawias M16
Zawias regulowany M16 może być stosowany w lekkich furtkach, jeżeli producent dopuszcza daną masę i szerokość skrzydła. Gwint o średnicy nominalnej 16 mm zapewnia mniejszy zapas przekroju niż M20 lub M24, dlatego wymaga szczególnie dokładnej weryfikacji dokumentacji produktu.
Zawias M20
Zawias regulowany M20 zapewnia większy przekrój trzpienia niż wariant M16 i jest często używany w furtkach oraz średnich skrzydłach bramowych. Skok gwintu standardowego M20 wynosi 2,5 mm, co oznacza przesunięcie nakrętki o 2,5 mm podczas jednego pełnego obrotu.
Zawias M24
Zawias regulowany M24 ma nominalną średnicę gwintu 24 mm i może być rozważany przy cięższych skrzydłach. Nośność całego połączenia nadal ograniczają między innymi wspornik, spoina, profil ramy, słupek oraz rozstaw osi zawiasów.
Jak dobrać zakres regulacji?
Zakres regulacji powinien umożliwiać ustawienie pionu i szczeliny montażowej bez wykręcania trzpienia do skrajnego położenia. Jeżeli przewidywana korekta wynosi 15 mm, mechanizm powinien zachować dodatkowy zapas gwintu po obu stronach ustawienia roboczego.
Minimum 1–1,5 średnicy gwintu powinno pozostawać w pełnym zazębieniu jako praktyczne kryterium montażowe, o ile dokumentacja producenta nie określa większej wartości. Dla gwintu M20 oznaczałoby to orientacyjnie 20–30 mm efektywnego zazębienia.
Regulacja w jednej osi pozwala zmieniać głównie odsunięcie skrzydła od słupka. Mechanizm dwuosiowy ułatwia korektę położenia w dwóch kierunkach, lecz nie zastępuje prawidłowego ustawienia słupków i współosiowego montażu zawiasów.
Jak wybrać sposób mocowania zawiasu?
Sposób mocowania należy dopasować do materiału słupka, grubości ścianek profilu oraz możliwości wykonania spoiny lub połączenia śrubowego. Profil stalowy o ściance 2 mm jest bardziej podatny na miejscowe odkształcenie niż profil ze ścianką 4 mm, dlatego może wymagać dodatkowego wzmocnienia.
Wspornik spawany powinien przylegać do oczyszczonej powierzchni i przekazywać obciążenie na możliwie duży obszar słupka. Płytka wzmacniająca o grubości przykładowo 4–6 mm może ograniczyć miejscowe ugięcie, lecz jej wymiary należy dobrać do obciążenia konstrukcji.
Połączenie skręcane ułatwia demontaż, ale wymaga zabezpieczenia nakrętek przed samoczynnym luzowaniem. Odpowiednio dobrane akcesoria do zawiasów, podkładki i nakrętki powinny odpowiadać średnicy gwintu oraz warunkom pracy na zewnątrz.
Gdzie umieścić zawiasy na skrzydle?
Zawiasy należy rozmieścić możliwie daleko od siebie, zachowując miejsce na stabilne wsporniki i spoiny. Rozstaw odpowiadający około 70–80% wysokości skrzydła ogranicza reakcje wynikające z momentu przechylającego w porównaniu z zawiasami skupionymi blisko środka ramy.
Osie obu zawiasów muszą leżeć na jednej linii. Nawet niewielka niewspółosiowość powoduje klinowanie, zwiększa opory ruchu i przyspiesza zużycie tulei, dlatego położenie osi należy kontrolować przymiarem, pionem lub laserem przed wykonaniem spoin końcowych.
Dolny zawias powinien znajdować się dostatecznie wysoko nad nawierzchnią, aby umożliwić odpływ wody i usuwanie zanieczyszczeń. Szczelina pod skrzydłem wynosząca przykładowo 50–80 mm może być odpowiednia dla równej nawierzchni, lecz wymaga dostosowania do spadku terenu i zakresu otwierania.
Czy potrzebne są dwa czy trzy zawiasy?
Dwa zawiasy są typowym rozwiązaniem dla furtki, natomiast trzeci punkt podparcia należy rozważyć przy dużej wysokości, intensywnej eksploatacji lub podwyższonym obciążeniu dynamicznym. Skrzydło wykonujące 100 cykli dziennie osiąga około 36 500 cykli w ciągu roku.
Trzeci zawias nie zwiększa automatycznie nośności układu o 50%, ponieważ dokładny podział obciążeń zależy od sztywności ramy i dokładności współosiowego montażu. Dodatkowy element może nawet zwiększać opory, jeżeli trzy osie nie zostaną ustawione w jednej linii.
Wybierając zawiasy do bram i furtek, należy korzystać z nośności deklarowanej dla kompletnego układu i określonego sposobu mocowania. Automatyka bramowa, samozamykacz oraz napór wiatru wprowadzają dodatkowe obciążenia dynamiczne.
Jak zabezpieczyć zawiasy przed korozją?
Zawiasy pracujące na zewnątrz powinny mieć powłokę dopasowaną do korozyjności środowiska oraz kontaktujących się materiałów. ISO 1461:2022 określa wymagania i metody badań powłok cynkowych nanoszonych zanurzeniowo na gotowe wyroby stalowe.
Systemy malarskie dla konstrukcji stalowych dobiera się według środowiska opisanego w serii ISO 12944. ISO 12944-2 klasyfikuje środowiska korozyjne, a ISO 12944-5 zawiera wytyczne dotyczące wyboru ochronnych systemów malarskich.
Stal nierdzewna AISI 304 może być stosowana w typowych warunkach atmosferycznych, natomiast AISI 316 zawiera molibden i lepiej sprawdza się przy zwiększonej obecności chlorków. Smarowniczka umożliwia okresowe uzupełnianie środka smarnego bez demontażu skrzydła.
Jakich błędów należy unikać podczas doboru?
Najpoważniejszym błędem jest dobieranie zawiasu wyłącznie na podstawie masy skrzydła bez uwzględnienia jego szerokości. Brama o masie 120 kg i odległości środka ciężkości 1,25 m generuje moment około 1472 Nm.
Kolejny błąd stanowi przyjęcie nośności deklarowanej dla jednej konfiguracji mocowania jako wartości uniwersalnej. Ta sama para zawiasów może pracować inaczej na sztywnym słupku stalowym 100 × 100 × 4 mm niż na profilu 60 × 60 × 2 mm.
Zbyt małe zazębienie gwintu, brak kontrnakrętki, niewspółosiowe spawanie oraz niezabezpieczona stal przyspieszają powstawanie luzów. Po montażu należy skontrolować płynność ruchu, szczeliny, dokręcenie połączeń i poziom skrzydła po kilku pełnych cyklach otwarcia.
Najczęściej zadawane pytania
Najczęstsze pytania dotyczą liczby zawiasów, rozmiaru gwintu oraz możliwości późniejszej korekty położenia skrzydła.
Czy dwa zawiasy wystarczą do zamontowania furtki?
2 zawiasy zwykle wystarczają w typowej furtce, jeżeli producent potwierdza nośność pary dla masy, szerokości i sposobu montażu skrzydła.
Czy do bramy lepszy będzie zawias M20 czy M24?
M20 lub M24 dobiera się według masy i szerokości skrzydła; większy gwint nie zastępuje weryfikacji nośności podanej przez producenta.
Czy zawias regulowany pozwala wyrównać opadające skrzydło?
Tak, regulacja pozwala skorygować szczelinę i poziom skrzydła, lecz nie usuwa błędów spawania, odkształceń słupka ani przeciążenia zawiasu.
